Media de las notas
Ver la ficha técnica
Gastos de envío gratis en pedidos superiores a 50€ (hasta 500 G)
Tienda de Abalorios Online, Fornituras y Manualidades para bisutería y pasatiempos creativos
Conectarse
0
Cesta
Cesta
Existen muchos tipos diferentes de vidrio, a menudo clasificados según su coeficiente de dilatación o COE.
El COE es un coeficiente que tiene en cuenta la viscosidad y el alargamiento bajo el calor.
El cristal de Murano tiene un COE de 104.
El vidrio Bullseye tiene un COE de 90.
El vidrio flotado (o vidrio para ventanas) tiene un COE de 82.
Es importante utilizar únicamente vidrio con el mismo COE para el mismo proyecto, a fin de evitar tensiones durante el calentamiento y el enfriamiento que podrían provocar roturas a corto o largo plazo.
Para evitar el choque térmico o la desvitrificación, el vidrio debe fundirse según una curva de cocción con etapas más o menos importantes en función de la cantidad y el tamaño del vidrio.

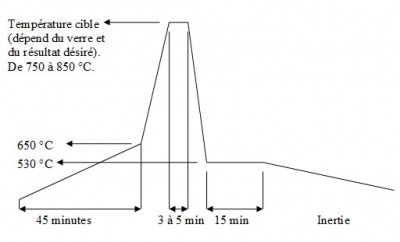

La curva de cocción que figura a continuación es una curva simplificada para piezas pequeñas como joyas. Las temperaturas indicadas son indicativas y deben ajustarse en función de su horno y del vidrio utilizado.
De la temperatura ambiente a 650°C, la temperatura debería aumentar en 45 minutos (a razón de 867°C por hora).
De 650 a la temperatura objetivo, la temperatura debe subir lo más rápidamente posible (a tope) para evitar la desvitrificación en torno a 700°C. Del mismo modo, la temperatura debe descender lo más rápidamente posible hasta la temperatura de recocido.
El recocido (enfriamiento) debe durar unos 15 minutos a 530°C para las piezas pequeñas.
A continuación, la temperatura debe descender lentamente, en función de la inercia del horno.
Los proyectos de fusión suelen incluir los siguientes elementos:
Accesorios distintos del vidrio.
Oro (líquido como el oro de porcelana) o chapa gruesa (paillon).
Plateado (cuidado, colorea el vidrio).
Fibra cerámica recubierta de mica
Mica en polvo
Cobre (en lámina o cinta Tiffany)
Etc
Primer uso:
Coloque el recipiente Hi Gloo en el centro del horno microondas, habiendo retirado previamente el plato giratorio.
Asegúrese de que el papel de cerámica redondo está centrado en la base para que no toque la tapa.
Coloca la tapa con el agujero hacia ti.
Ajuste el microondas a 800 W y gírelo durante unos 2 min 30 hasta obtener un color naranja constante en el orificio.
Bájalo a 400 W y hazlo funcionar durante 3 min 30.
Ponte los guantes resistentes al calor y saca inmediatamente el recipiente del microondas.
Colócalo sobre una base refractaria y deja que se enfríe a temperatura ambiente.
Próximos usos:
Con murinas
Haz una forma con el alambre plano utilizando los alicates y ciérralo bien, acordándote de hacer un aro.
Moja las murinas en el pegamento y colócalas en la forma para rellenarla completamente. Dejar secar ½ hora.
Colocar la fibra cerámica sobre la base, cortar un trozo de papel separador dejando ½ cm alrededor de la forma e introducir en el microondas.
Programar el horno a 400 W y cocer hasta que esté de color naranja. A continuación, cocer durante 4 minutos.
Ponte los guantes resistentes al calor y comprueba que se ha cocinado lo suficiente. Si no es así, vuelve a cocinar, minuto a minuto.
Con cristal dicroico
Cocer unos 3 min a 800 W (color naranja)
Luego 3 min a 400 W
Otros 3 min a 800 W
Equipo adicional :
Horno microondas 800 W
Ladrillo refractario
Pinzas para vidrio
Cortador de vidrio
Gracias a Sabine Aliénor por esta ficha técnica.
Abonos
Perles & Co société Internet & E-Commerce [26/09/2018]
Toda reproducción total o parcial y toda representación de este tutorial constituye un delito.
Se autoriza la copia para uso privado conforme al artículo L122-5 del Código de la Propiedad intelectual.
Queda estrictamente prohibida su reproducción parcial o integra. Si quieres publicar este publicar en algun sitio, se deberá indicar el enlace web correspondiente www.perlesandco.com.
